道桥用溶剂型橡胶沥青防水涂料以天然橡胶与石油沥青为基料，通过有机溶剂体系实现快速成膜，涂布后溶剂迅速逸散，在低温环境下仍能保持稳定的固化速度。这一特性使其在多雨季节或工期紧迫的桥梁工程中成为替代水性涂料的可靠选择，尤其当环境温度低于10℃时，其干燥效率明显优于水性环氧沥青防水涂料。该产品对钢桥面板具有优异的浸润能力，能够渗透封闭焊缝和锈蚀微孔，形成牢固的物理锚固。

施工时基面须经抛丸或喷砂处理至坚实的粗糙界面，清除浮浆与油污后先喷涂一层SBS改性沥青基层处理剂。主涂料采用高压无气喷涂方式分两遍交叉施作，首遍涂布量控制在每平方米0.6至0.8千克，第二遍在首遍实干后均匀覆盖至总厚度0.8至1.0毫米。喷涂设备使用后应立即用配套清洗剂循环冲洗管路，防止残余涂料固化堵塞；操作区域须通过强制通风及时排除挥发气体，现场严禁明火。

性能指标方面，该产品固含量不低于百分之四十八，涂膜拉伸强度可达1.0兆帕以上，断裂延伸率保持在百分之四百以上。耐热度达120摄氏度无流淌，低温柔性在零下10摄氏度无裂纹，粘结强度在干燥基面上不低于0.6兆帕，在潮湿基面上仍能维持0.4兆帕以上。这些指标使其在混凝土桥面与钢桥面铺装中均具备可靠的防水粘结能力，与高渗透环氧沥青防水粘结层配合使用时效果更优。

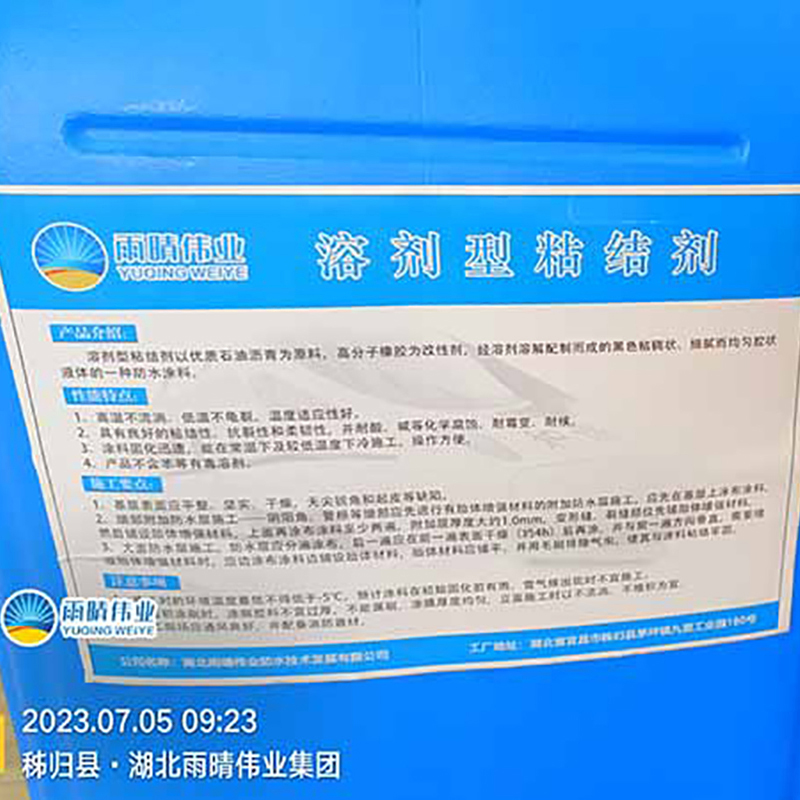

包装采用200升闭口铁桶，每桶净重180千克，储存场所须配备遮阳设施并保持通风，温度宜在5至35摄氏度之间。冬季运输应采取保温措施防止溶剂挥发导致粘度异常升高，产品保质期为六个月，超期材料需经小面积试涂检验合格后方可使用。运输过程中桶体应直立放置，层叠高度不超过两层，装卸时轻拿轻放防止碰撞破损。

本品含有有机溶剂，施工区域须保持良好通风，操作人员应佩戴防有机蒸气口罩和耐油手套。开桶后如发现表面轻微结皮，剔除后搅拌均匀即可正常使用，剩余材料务必密封保存并在三日内用完。施工完成后24小时内避免雨水冲刷，完全固化需72小时。广安雨晴防水材料招商网供应的本产品生产厂址位于湖北宜昌，每批次均经过固含量、粘度、耐热性及延伸率的检测，并附有产品合格证。对于防撞墙根部、泄水孔周边等异形部位，建议加铺胎体增强材料以提升局部防水安全储备。
